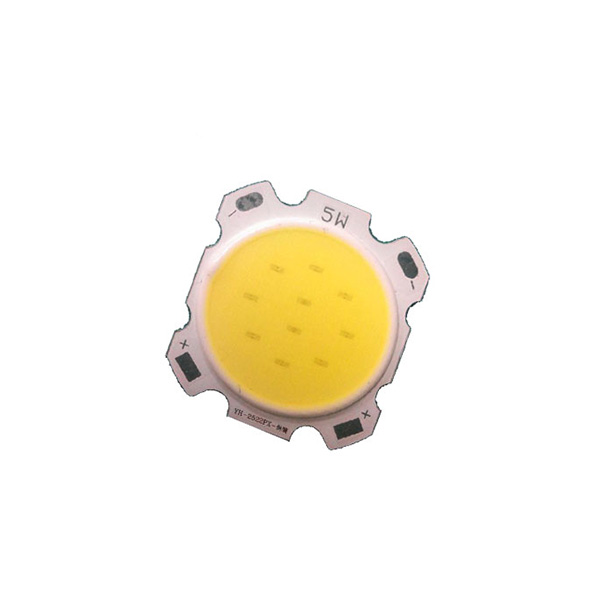

LED在應用中的配置形式取決于多方面的因素，其中包括應用要求、LED參數與數量、輸入電壓、效率、散熱管理、尺寸與布局限制及光學等。最簡單的配置形式是單個LED，采用這種設計的應用例多，如汽車內頂燈 (地圖燈、閱讀燈 )等。
常見的連接形式
一、整體串聯形式
1、簡單串聯形式
一般簡單的串聯連接形式中的 LED1~LEDn 首尾相連，LED工作時流過的電流相等。對于同規格和批次的LED來說，雖然單個LED上的電壓可能有微小的差異，但是由于LED是電流型器件，因此可以保證各自的發光強度一致。因此，簡單的串聯形式的LED就具有電路簡單、連接方便等特點。
缺點：由于采用串聯形式，當其中一個LED發生開路故障時，將造成整個LED燈串的熄滅，影響了使用的可靠性。
2、帶并聯齊納二極管的串聯形式
每個LED都并聯一個齊納二極管的改進型串聯連接形式。在這種連接方式中，每個齊納二極管的擊穿電壓都高于LED的工作電壓。在LED正常工作時，由于齊納二極管VD1~VDn 不導通，電流主要流過 LED1~LEDn，當LED串中有損壞的LED所造成燈串開路時，由于 VD1~VDn 導通，除了有故障的LED外，其他LED仍有電流通過而發光。
這種連接方式與簡單串聯形式比較在可靠性方面得到很大提高。
